Bộ công cụ Plant 3D là một phần của AutoCAD 2026.
Tạo và chỉnh sửa sơ đồ đường ống và thiết bị đo đạc (P&ID) cũng như mô hình 3D, và trích xuất đường ống vuông góc và đẳng cự với bộ công cụ chuyên dụng cho kỹ thuật nhà máy. Bộ công cụ Plant 3D cung cấp các tính năng sau:
Cộng tác an toàn trong môi trường dữ liệu chia sẻ dựa trên đám mây.
Thiết kế sơ đồ đường ống và thiết bị (P&ID) nhanh hơn và tự động hơn , cùng với mô hình 3D bằng các lệnh theo ngữ cảnh.
Tự động tạo bản vẽ phối cảnh đường ống trực tiếp từ mô hình 3D
Các tính năng của bộ công cụ Plant 3D
Cải tiến hệ thống P&ID về trực quan hóa và lập bản đồ
- Việc hiển thị một số hộp thoại P&ID đã được cải thiện để tối ưu hóa khả năng sử dụng.
- Ngoài ra, việc ánh xạ các lớp con với các lớp cha cũng đã được cải thiện để đơn giản hóa thao tác.
Cải tiến quy trình làm việc để cộng tác
- Các tính năng của dự án hiện bao gồm: danh sách lựa chọn dùng chung được cải tiến, giao diện người dùng hiện đại để sao lưu và kiểm toán dự án, và khả năng cập nhật tên dự án trực tiếp trong cấu hình dự án để đảm bảo tính nhất quán và dễ quản lý.
Thiết kế lại trình chỉnh sửa lớp pipe
- Trình chỉnh sửa lớp đường ống hiện có thiết kế được tối giản với các tùy chọn tùy chỉnh nâng cao cho các lớp đường ống và danh mục.
- Thiết kế lại này kết hợp phong cách hiện đại, thân thiện với người dùng trong khi vẫn giữ nguyên ba tab: Lớp đường ống, Bảng nhánh và Danh mục.
Những cải tiến trong mô hình 3D
- AutoCAD Plant 3D cung cấp các tùy chọn mới trong menu hoán đổi để giảm số lượng phụ kiện và kết nối thiết bị.
- Tận dụng hiệu suất tối ưu với kiểu hiển thị mặc định được đặt thành tô bóng.
- Xem trước các bộ phận thiết bị và hiển thị tên kết nối được cải thiện cũng góp phần trực quan hóa tốt hơn.
Hợp tác và sơ đồ đường ống và thiết bị (P&IDs)
Hợp tác cho Plant 3D
Họ làm việc xuyên suốt các nhóm về mô hình thực vật, nhờ đó tuân thủ các quy định – tất cả đều trong môi trường dữ liệu dựa trên đám mây được chia sẻ
Vẽ sơ đồ P&ID nhanh
Các lệnh AutoCAD theo ngữ cảnh giúp việc vẽ sơ đồ đường ống và thiết bị trở nên dễ dàng hơn.
Thư viện ký hiệu tiêu chuẩn ngành
Bộ công cụ Plant 3D bao gồm các thư viện ký hiệu tiêu chuẩn trong bảng công cụ. Chúng bao gồm PIP, ISA, ISO/DIN và JIS.
Xác thực dữ liệu
Họ nhanh chóng xác định các lỗi tiềm ẩn vì sơ đồ P&ID có thể được kiểm tra tính nhất quán dữ liệu bằng cách sử dụng các quy tắc do người dùng định nghĩa.
Mô hình 3D

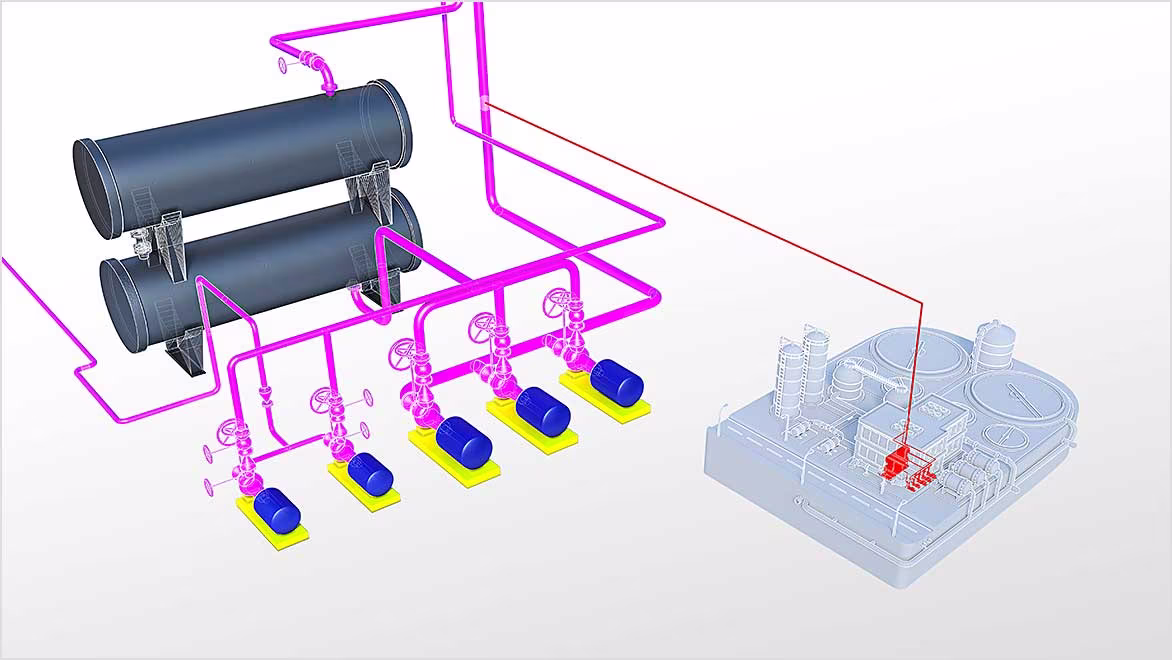

Mô hình hóa cây trồng nhanh chóng trong không gian 3D
Với mô hình hóa thiết bị tham số, thư viện kết cấu thép và thông số kỹ thuật đường ống cụ thể cho từng dự án cùng với danh mục đường ống tiêu chuẩn ngành, bạn có thể tạo mô hình nhà máy 3D trong thời gian ngắn.
Mẫu thiết bị tham số
Tạo và chỉnh sửa thiết bị bằng cách sử dụng các mẫu tham số, và tăng tốc quá trình tạo bố cục nhà máy.
Mô hình cấu trúc
Thiết kế các kết cấu chịu lực, cầu thang, thang leo và lan can sử dụng thép định hình theo các tiêu chuẩn ngành như AISC, CISC và DIN.

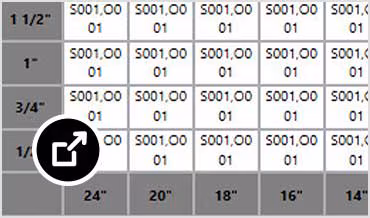

Tạo các lớp đường ống dành riêng cho dự án
Điều chỉnh thông số kỹ thuật đường ống để đáp ứng các yêu cầu cụ thể của dự án. Bao gồm các thành phần tiêu chuẩn ngành cũng như các thành phần tùy chỉnh dành riêng cho dự án.
Tài liệu quy trình
Tạo và chỉnh sửa bản vẽ trực giao
Trích xuất bản vẽ hình chiếu vuông góc của đường ống trực tiếp từ mô hình 3D và cập nhật chúng cùng với mô hình 3D.
Tự động tạo bản vẽ phối cảnh đường ống.
Tạo bản vẽ phối cảnh đường ống theo tiêu chuẩn ngành/dự án trực tiếp từ mô hình 3D.
Tự động tạo báo cáo dành riêng cho từng dự án
Xác định định dạng báo cáo cho dự án và tự động nhập dữ liệu trực tiếp từ mô hình 3D.

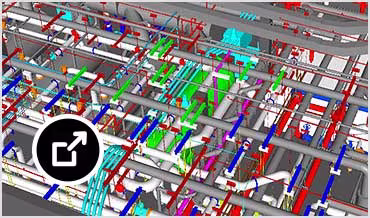

Tài liệu hóa các mô hình BIM
Phối hợp với các bộ phận khác để tạo mô hình BIM cho nhà máy.
Lập kế hoạch quy trình làm việc 3D

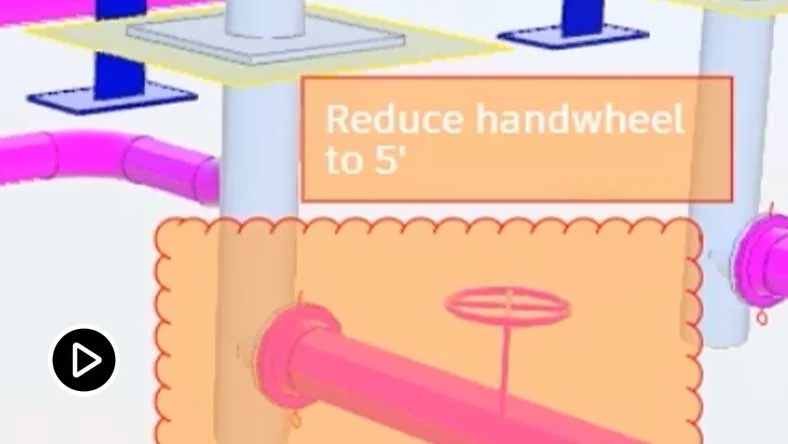

Bộ công cụ Plant 3D + Thiết kế BIM 360
Các nhà quy hoạch nhà máy sử dụng BIM 360 Design để cộng tác giữa các nhóm dự án trong môi trường dữ liệu chia sẻ dựa trên điện toán đám mây.

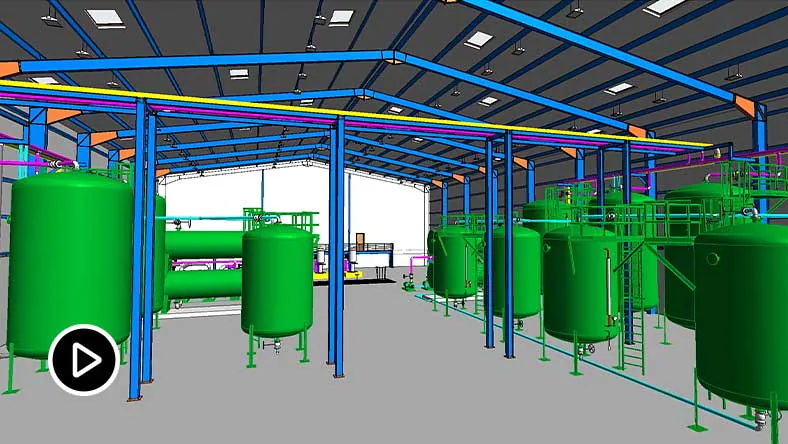

Bộ công cụ Plant 3D + Revit + Navisworks + InfraWorks
Sử dụng Plant 3D trong bộ sưu tập AEC để lập kế hoạch và phân tích dựa trên thông số kỹ thuật, cũng như tạo bản vẽ phối cảnh sẵn sàng cho thi công.
Bộ sưu tập Autodesk AEC
Tối ưu hóa quy trình làm việc của bạn với Plant 3D, Civil 3D, InfraWorks, Revit và các giải pháp phần mềm và công cụ BIM khác.
Bản quyền phần mềm Autodesk AutoCAD Plant 3D
- Luôn được cập nhật phiên bản mới và các tính năng mới nhất từ hãng.
- Tôn trọng sở hữu trí tuệ và tránh rủi ro bị thanh tra bản quyền.
- Giảm nguy cơ virus, mã hóa dữ liệu và các sự cố do dùng phần mềm crack hoặc công cụ bẻ khóa.
- Nhận được hỗ trợ từ hãng sản xuất và đối tác chính hãng SOFTVN tại Việt Nam.
- Tăng hiệu quả công việc nhờ phần mềm đầy đủ tính năng, đồng thời tạo sự tin cậy hơn với đối tác.
Microsoft Windows
- Hệ điều hành: Windows 10/11 và Windows 2016 trở lên.
- Bộ vi xử lý: Intel Pentium IV trở lên.
- Bộ nhớ trong: Tối thiểu 02 GB.
- Dung lượng ổ cứng: Còn trống tối thiểu 02GB.
- Màn hình: Độ phân giải tối thiểu 1024×768.
- Trình duyệt: Microsoft Edge, Internet Explorer, Safari, Chrome hoặc Firefox.
- Internet: Yêu cầu có kết nối internet để kích hoạt và sử dụng.
Apple MacOS
- Hệ điều hành: macOS 10.10 trở lên.
- Bộ vi xử lý: Intel Pentium IV trở lên.
- Bộ nhớ trong: Tối thiểu 08 GB.
- Dung lượng ổ cứng: Còn trống tối thiểu 10GB.
- Màn hình: Độ phân giải tối thiểu 1024×768.
- Trình duyệt: Microsoft Edge, Internet Explorer, Safari, Chrome hoặc Firefox.
- Internet: Yêu cầu có kết nối internet để kích hoạt và sử dụng.
