Giảm thời gian gia công với đường chạy dao mượt mà hơn
- Bộ lọc CIMCO làm giảm đáng kể thời gian gia công và kích thước tệp của bạn bằng cách chuyển đổi nhiều bước di chuyển tuyến tính thành chuyển động vòng cung, tạo ra đường chạy dao mượt mà hơn nhiều.
- Kích thước tập tin có thể giảm hơn 50% mà không làm mất độ chính xác đối với bề mặt ban đầu.
- Hầu hết các phần mềm lọc sẽ chỉ đơn giản là theo đường dẫn công cụ. Điều này có thể gây ra sự cố trong đường chạy dao zig-zag, vì bộ lọc làm cho công cụ gần với giới hạn dung sai thấp hơn theo một hướng và gần với dung sai trên theo hướng khác.
- Như có thể thấy trong hình bên trái, điều này gây ra sò lớn và bề mặt kém.
- Bộ lọc CIMCO loại bỏ vấn đề này bằng cách phát hiện tính chất zig-zag của đường chạy dao và thực hiện tính toán lọc theo cùng một hướng trên tất cả các lượt.
- Như có thể thấy trong hình bên phải, điều này cho bề mặt mịn hơn nhiều. Hoặc bạn có thể có được chất lượng bề mặt giống như với hầu hết các phần mềm lọc khác, với gần một nửa số lần vượt qua.
Các tính năng
Giảm đáng kể dung lượng file (Ít nhất 50%)
Bằng cách gộp hàng loạt câu lệnh di chuyển tuyến tính ngắn (G1) thành các lệnh bo cung (G2/G3), phần mềm có thể nén dung lượng file chương trình NC giảm hơn một nửa mà không làm mất đi độ chính xác bề mặt. [1] (https://www.cnc.uk.com/cimco-filter/)
Tối ưu hóa thời gian gia công
Đường chạy dao mượt mà hơn giúp giảm hiện tượng máy bị khựng/giật do bộ điều khiển CNC phải đọc quá nhiều khối lệnh tuyến tính liên tục, từ đó rút ngắn đáng kể thời gian chạy máy. [1] (https://www.cnc.uk.com/cimco-filter/)
Nâng cao chất lượng bề mặt chi tiết
Việc sử dụng các chuyển động cung tròn nội suy liên tục giúp bề mặt chi tiết sau gia công đạt độ mịn tốt hơn, hạn chế các vết lằn phay. [1] (https://mecadmfg.co.za/products/cimco/filter/)
Bảo vệ dao cụ
Giảm tải các rung động và áp lực đổi hướng đột ngột lên trục và dao cụ, kéo dài tuổi thọ của dao
Khả năng tương thích cao
Hỗ trợ đọc các định dạng chương trình hệ ISO, Heidenhain cũng như dữ liệu CL-data (như file APT) từ các phần mềm CAD/CAM phổ biến. [1] (https://phanmemcadcam.com.vn/san-pham/cimco-filter-3/), [2] (https://www.cnc.uk.com/cimco-filter/)
Tương thích với cả hệ điều khiển cũ và mới
Giúp tăng hiệu suất xử lý cho các bộ điều khiển đời cũ (vốn có bộ nhớ và tốc độ đọc block hạn chế) và tận dụng tối đa tùy chọn cung tròn 3D hoặc NURBS trên các bộ điều khiển đời mới
Ưu điểm lợi ích CIMCO Filter
- Tối ưu chương trình NC, giảm dung lượng file
- Đường chạy dao mượt hơn, giảm chuyển động không cần thiết
- Giảm thời gian gia công, nâng cao năng suất CNC
- Hạn chế rung động và giảm hao mòn dụng cụ cắt
- Cải thiện chất lượng và độ chính xác bề mặt gia công
- Linh hoạt thiết lập dung sai, bán kính và độ chính xác
- Hỗ trợ tối ưu chương trình cho nhiều hệ điều khiển CNC
Lưu ý hạn chế của CIMCO Filter
- Cần thiết lập dung sai phù hợp để tránh ảnh hưởng độ chính xác gia công.
- Hiệu quả tối ưu phụ thuộc vào chất lượng chương trình NC đầu vào.
- Không phải mọi hệ điều khiển CNC đều hỗ trợ đầy đủ các dạng cung G2/G3.
- Việc chuyển đổi G1 sang cung tròn có thể làm thay đổi cấu trúc chương trình ban đầu.
- Cần kiểm tra và mô phỏng chương trình sau khi tối ưu để tránh lỗi gia công.
- Người dùng cần có kiến thức về CNC và mã NC để thiết lập thông số phù hợp.
- Với chương trình phức tạp, quá trình lọc và tối ưu có thể cần thêm thời gian kiểm tra.
Cách thức hoạt động và Tích hợp
- Phần mềm hoạt động bằng thuật toán quét trước (look-ahead) các tập hợp chuyển động thẳng liền kề để khớp chúng vào một cung tròn toán học chuẩn trong phạm vi dung sai người dùng định nghĩa.

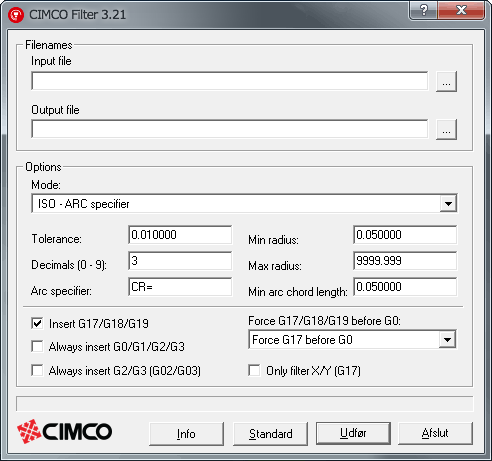

- Bạn có thể thiết lập tùy biến các thông số như độ lệch dung sai, kiểu cung tròn, số chữ số thập phân, bán kính cung lớn nhất/nhỏ nhất để khớp chính xác với đặc tính kỹ thuật của máy CNC.
- CIMCO Filter có thể được sử dụng như một phần mềm độc lập (Stand-alone) hoặc tích hợp trực tiếp như một add-on mượt mà trong trình biên tập mã lệnh nổi tiếng CIMCO Edit hoặc bộ mô phỏng Powercut.
Xem thêm Phần mềm Cimco Machine Simulation
- Luôn được cập nhật phiên bản mới và các tính năng mới nhất từ hãng.
- Tôn trọng sở hữu trí tuệ và tránh rủi ro bị thanh tra bản quyền.
- Giảm nguy cơ virus, mã hóa dữ liệu và các sự cố do dùng phần mềm crack hoặc công cụ bẻ khóa.
- Nhận được hỗ trợ từ hãng sản xuất và đối tác chính hãng SOFTVN tại Việt Nam.
- Tăng hiệu quả công việc nhờ phần mềm đầy đủ tính năng, đồng thời tạo sự tin cậy hơn với đối tác.
Microsoft Windows
- Hệ điều hành: Windows 10/11 và Windows 2016 trở lên.
- Bộ vi xử lý: Intel Pentium IV trở lên.
- Bộ nhớ trong: Tối thiểu 02 GB.
- Dung lượng ổ cứng: Còn trống tối thiểu 02GB.
- Màn hình: Độ phân giải tối thiểu 1024×768.
- Trình duyệt: Microsoft Edge, Internet Explorer, Safari, Chrome hoặc Firefox.
- Internet: Yêu cầu có kết nối internet để kích hoạt và sử dụng.
Apple MacOS
- Hệ điều hành: macOS 10.10 trở lên.
- Bộ vi xử lý: Intel Pentium IV trở lên.
- Bộ nhớ trong: Tối thiểu 08 GB.
- Dung lượng ổ cứng: Còn trống tối thiểu 10GB.
- Màn hình: Độ phân giải tối thiểu 1024×768.
- Trình duyệt: Microsoft Edge, Internet Explorer, Safari, Chrome hoặc Firefox.
- Internet: Yêu cầu có kết nối internet để kích hoạt và sử dụng.
