Siemens HyperLynx

Mô phỏng thiết kế

Mô hình hóa và mô phỏng được sử dụng để đưa ra quyết định thiết kế bằng cách khám phá các cấu trúc liên kết mạch và bố cục và hành vi của chúng. Mô phỏng cung cấp một “bảng mạch ảo” nơi chúng ta có thể kết nối những gì chúng ta muốn và cách chúng ta muốn, để xem nó hoạt động như thế nào. Chúng tôi thay đổi thiết kế một cách tương tác và tái cấu trúc để xem ảnh hưởng của sự đánh đổi thiết kế. Mô phỏng HyperLynx báo cáo các chỉ số hiệu suất thiết kế chính có thể được so sánh với các giá trị yêu cầu để xác định xem thiết kế có vượt qua hay không và theo bao nhiêu.

Mô phỏng thiết kế được thực hiện trước khi bố trí PCB để xác định các quy tắc thiết kế vật lý được sử dụng để đặt và định tuyến bảng. Khi các công cụ của chúng tôi được sử dụng để bố trí PCB, các ràng buộc thiết kế được xác định trong HyperLynx được tự động chuyển sang bố cục PCB. Khi mô phỏng thiết kế trước khi bố trí hoàn tất, các giá trị dự kiến cho biên độ hoạt động thiết kế sẽ được thiết lập.

Tối ưu hóa hiệu suất

Khi thiết kế phức tạp và biên độ hẹp, có thể có quá nhiều đánh đổi thiết kế để khám phá bằng mô hình và mô phỏng tương tác. HyperLynx có nhiều trình tối ưu hóa tự động sẽ cải thiện hiệu suất thiết kế dựa trên các số liệu hiệu suất cụ thể. Các phương pháp khác nhau được sử dụng tùy thuộc vào ứng dụng và kích thước của không gian thiết kế cần khám phá. Đối với các trường hợp không phức tạp, phân tích tham số swept rất đơn giản để thiết lập và cung cấp kết quả dễ giải thích. Trong các trường hợp trung gian, các thuật toán dựa trên chuyên gia được sử dụng để lựa chọn thiết kế thay thế để khám phá dựa trên kiến thức cụ thể của ứng dụng. Trong các trường hợp lớn nhất, phức tạp nhất, các kỹ thuật bề mặt phản hồi được sử dụng, với các thuật toán tiên tiến tự động quản lý sự đánh đổi giữa lấy mẫu đúng cách trong một không gian thiết kế lớn và không vào các khu vực có hiệu suất tối ưu. Đầu ra từ mỗi quá trình tối ưu hóa là một tập hợp các thông số và quy tắc thiết kế được cải tiến có thể được đưa vào bố cục PCB.

Xác minh phân tích

Phân tích và mô phỏng xác minh được sử dụng để đảm bảo rằng thiết kế đã hoàn thành đã sẵn sàng cho bước tiếp theo của quy trình thiết kế. HyperLynx thực hiện xác minh ở cả cấp độ sơ đồ và bố cục PCB:

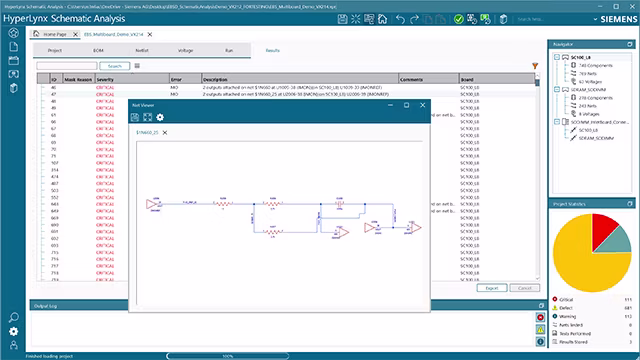

Xác minh sơ đồ đảm bảo mạch thu được là chính xác về mặt chức năng và điện. Không có ích gì khi đầu tư thời gian và công sức vào mô hình hóa và mô phỏng nếu các thành phần bị kết nối sai, tín hiệu không được kết thúc đúng cách hoặc các thiết bị sử dụng các mức điện áp không tương thích. Xác minh sơ đồ cho phép những vấn đề này (và nhiều vấn đề khác) được xác định và sửa chữa trước trong chu kỳ thiết kế.

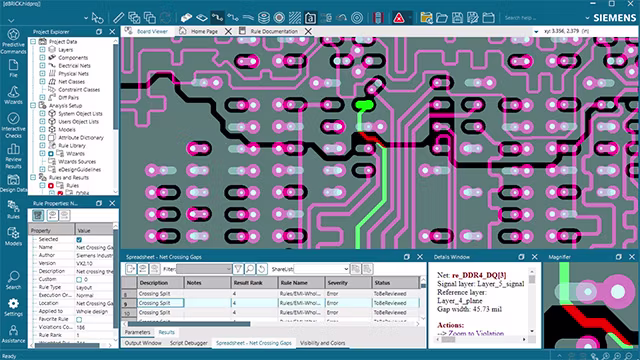

Xác minh PCB sau bố trí kiểm tra bảng như nó thực sự được đặt ra để đảm bảo rằng các quy tắc thiết kế được tuân thủ đúng cách và không có hậu quả ngoài ý muốn liên quan đến bố cục cuối cùng. Các quy tắc thiết kế không hoàn hảo và thường không thể tuân theo chính xác. HyperLynx sử dụng phương pháp “xác minh lũy tiến” duy nhất để thực hiện phân tích theo từng giai đoạn, mỗi giai đoạn chi tiết và chính xác hơn so với lần trước. Quy trình độc đáo này giải quyết càng nhiều vấn đề thiết kế tiềm ẩn càng tốt, càng nhanh càng tốt, đồng thời yêu cầu càng ít chuyên môn về phân tích cụ thể của người dùng càng tốt.
Phân tích xác minh không phải đợi cho đến khi sơ đồ hoặc bố cục bảng hoàn thành – trên thực tế, phân tích càng sớm được thực hiện trong quá trình thiết kế thì càng tốt. Các phần của thiết kế có thể được xác minh và thực hiện, để các vấn đề có thể được xác định và giải quyết. Phát hiện vấn đề sớm có nghĩa là các phần khác của thiết kế không bị ảnh hưởng, như thường xảy ra khi phân tích chỉ được thực hiện sau khi thiết kế hoàn tất.

Với HyperLynx, không cần phần mềm bổ sung

HyperLynx cung cấp một bộ công cụ phân tích hoàn chỉnh, được tích hợp sẵn, từ một nhà cung cấp duy nhất, cùng với quy trình làm việc và ví dụ đã được chứng minh. Không có định dạng chuyển đổi, không có chuyên gia riêng biệt, không có tắc nghẽn.

Một phần tích hợp trong quy trình thiết kế PCB của chúng tôi

HyperLynx thậm chí còn hoạt động tốt hơn khi nó là một phần của quy trình thiết kế sử dụng các công cụ chụp thiết kế và bố trí PCB của chúng tôi, được tích hợp trong quy trình thiết kế PCB đầy đủ từ chụp sơ đồ đến quá trình sản xuất nguyên mẫu và sản xuất số lượng lớn.

Quy trình phân tích tự động

HyperLynx bao gồm các quy trình phân tích đã được chứng minh cho phép bạn làm việc hiệu quả ngay “ngay khi xuất hiện”.

Xác minh sau bố cục đầy đủ cấp hệ thống

HyperLynx thúc đẩy xác minh sau bố cục toàn hệ thống bằng cách sử dụng các công nghệ chính:

• Tự động trích xuất cấu trúc liên kết sau bố cục

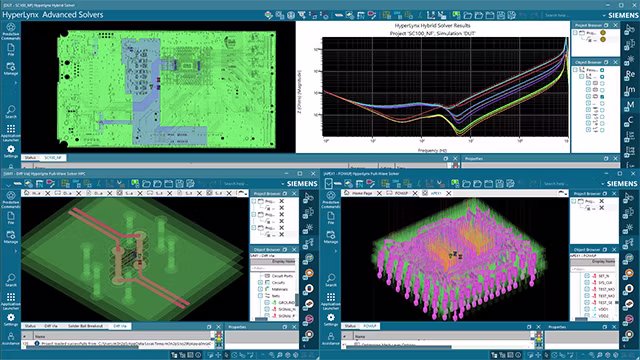

• Tích hợp mô hình điện từ 2D, 2.5D và 3D
• Mô phỏng theo giao thức cụ thể dựa trên thành phần và tiêu chuẩn

Xác minh lũy tiến tìm các vấn đề nhanh hơn và dễ dàng hơn

Tính năng xác minh lũy tiến của HyperLynx phân tích thiết kế theo từng giai đoạn, xác định các vấn đề sớm mà không cần sự tham gia của các chuyên gia SI và PI.

• Kiểm tra quy tắc dựa trên chuyên gia
• Phân tích tuân thủ dựa trên tiêu chuẩn
• Mô phỏng dành riêng cho nhà cung cấp

Có thể mở rộng từ người mới đến chuyên gia

HyperLynx cung cấp nhiều khả năng phân tích và các luồng tự động giúp phân tích thiết kế có sẵn cho mọi người dùng, bất kể trình độ kỹ năng cá nhân. Điều này cải thiện chất lượng thiết kế và đẩy nhanh thời gian đưa ra thị trường.

Phát hiện lỗi SI/PI sớm trước khi sản xuất

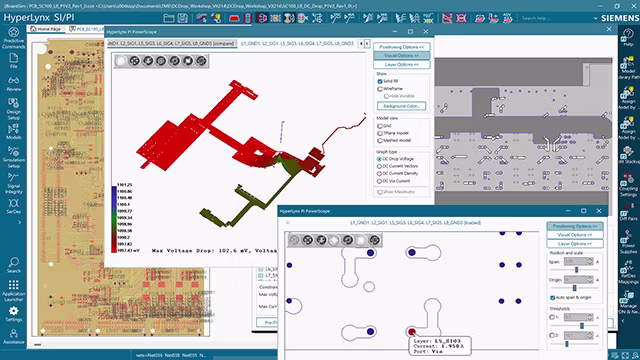

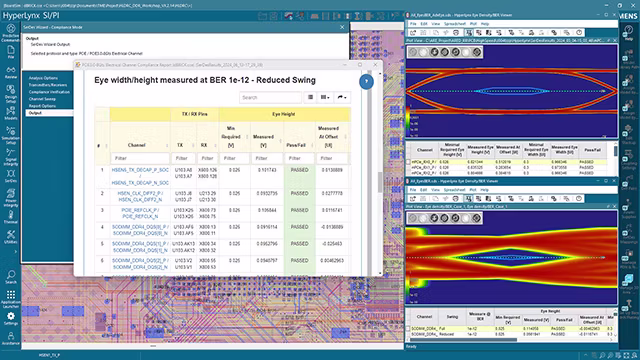

HyperLynx giúp mô phỏng và kiểm tra: Tính toàn vẹn tín hiệu (SI), Tính toàn vẹn nguồn điện (PI), EMI/EMC, Vấn đề về thời gian, Nhiễu xuyên âm, Sự phản xạ, vấn đề PDN

Lợi ích: Nguyên mẫu giảm số lần, Tránh lỗi PCB phải quay lại, Giảm chi phí sản xuất và gỡ lỗi phần cứng

Progressive Verification giúp kiểm tra nhanh hơn

Một điểm nổi bật của HyperLynx: Phân tích theo từng cấp độ, Kiểm tra dựa trên quy tắc trước, Sau đó mới tới mô phỏng chuyên sâu

Lợi ích: Phát hiện lỗi nhanh chóng, Không cần chuyên gia SI/PI cho mọi bài toán, Tăng tốc độ quy trình xác minh, Giảm khối lượng công việc cho đội ngũ kỹ thuật

Phân tích hàng loạt cực kỳ hiệu quả cho PCB doanh nghiệp

HyperLynx có khả năng: Mô phỏng hàng loạt, Phân tích đa mạng, Trích xuất cấu trúc liên kết tự động, Kiểm tra tuân thủ tự động

Lợi ích: Tiết kiệm hàng giờ kiểm tra thủ công, Tăng năng suất SI/PI engineer, Dễ kiểm tra hàng trăm net tốc độ cao cùng lúc
