Valor CAM350
Điều khiển chế tạo PCB với giải pháp chuẩn bị dữ liệu sản xuất tích hợp để xác minh, tối ưu hóa và tạo đầu ra. Một bộ công cụ hoàn chỉnh dành cho các nhà chế tạo kết hợp trực quan hóa dữ liệu sản xuất 3D với dữ liệu CAM mô hình được xuất từ các công cụ thiết kế PCB.
Mua ngay
Siemens Valor CAM350 là gì?
- Trước khi chuyển thiết kế sang sản xuất, các thiết kế PCB phức tạp ngày nay yêu cầu xác minh để đảm bảo quá trình chế tạo thành công và kịp thời.
- Là một nhà chế tạo PCB, điều quan trọng là phải xác định các vấn đề về thiết kế và DFM trong tiền sản xuất trước khi chúng có tác động tiêu cực đến lịch trình sản xuất của bạn và dẫn đến phế liệu tốn kém hoặc chậm trễ trong việc giao hàng.
- Kiểm tra, chuẩn bị và xác nhận thiết kế PCB trước khi đưa vào sản xuất có thể dẫn đến sự gia tăng đáng kể về hiệu quả.
- Nó làm giảm nguy cơ chi phí bất ngờ do yêu cầu xử lý đặc biệt và đảm bảo PCB được chế tạo với chi phí thấp hơn.
- Valor CAM350 cung cấp một bộ công cụ hoàn chỉnh để nhập dữ liệu thiết kế, sửa đổi dữ liệu nếu cần thiết, phân tích thiết kế để tìm các vấn đề chế tạo tiềm ẩn và tạo ra sản lượng sản xuất cho nhà máy.
- Valor CAM350 hợp lý hóa việc chuyển đổi dữ liệu kỹ thuật thành PCB vật lý, thành công.

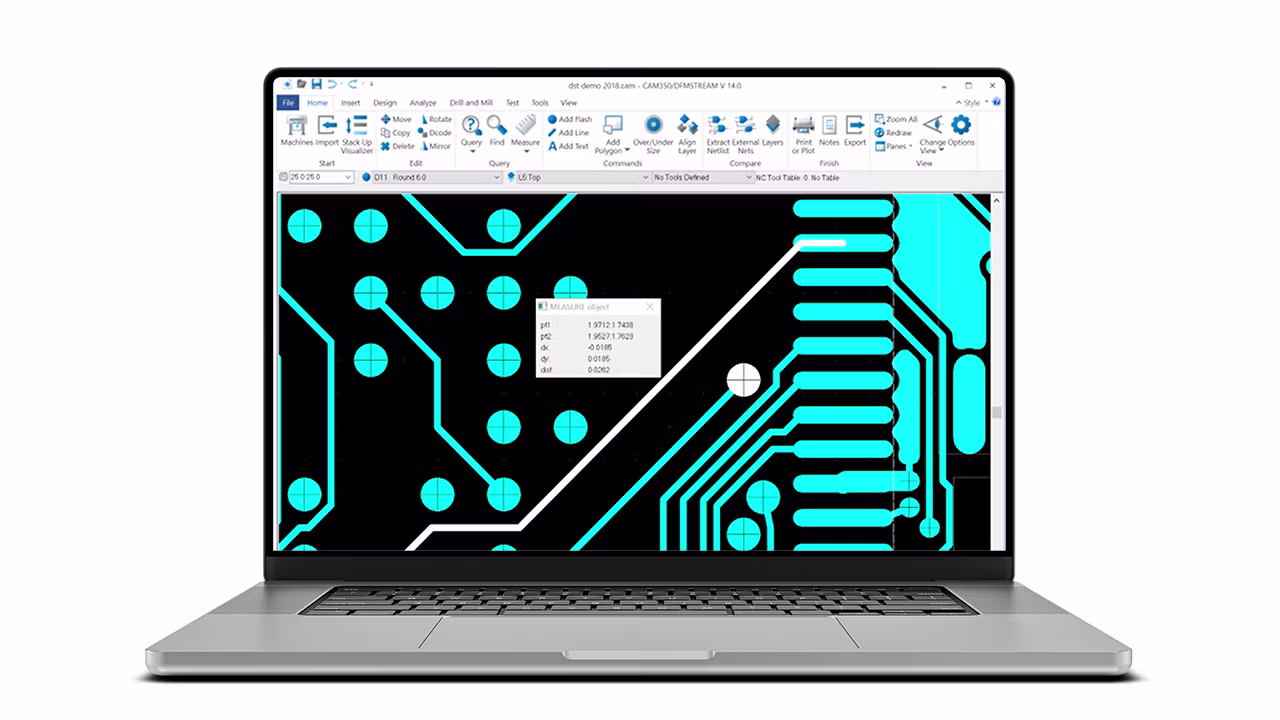

Trực quan hóa dữ liệu sản xuất trong 3D
Việc sử dụng 3D cung cấp một môi trường mạnh mẽ hơn để thẩm vấn dữ liệu sản xuất PCB vì người dùng có thể khám phá PCB đã hoàn thành sẽ trông như thế nào ở bất kỳ góc độ nào kể cả giữa các lớp.
Thiết kế tấm chế tạo
Tạo bảng đa PCB một cách nhanh chóng bằng cách sử dụng các tính năng thiết kế bảng điều khiển. Chọn trình hướng dẫn bảng điều khiển tự động, nhập một vài thông số cơ bản và bố cục bảng điều khiển với mức lãng phí vật liệu tối thiểu được thiết kế cho bạn.
Thiết kế dán giấy nến
Tạo giấy nến hàn tùy chỉnh từ Gerber, dấu chân PCB hoặc thư viện stencil. Lưu trữ cấu hình stencil trong thư viện stencil do người dùng xác định và tái sử dụng các thiết kế stencil trên nhiều thiết kế PCB. Tạo hình dạng mặt nạ dán.
Các khả năng chính của Valor CAM350
Valor CAM350 chấp nhận nhập khẩu từ hầu như tất cả các công cụ thiết kế PCB thông qua các định dạng tệp tiêu chuẩn công nghiệp bao gồm ODB++, IPC-2581, Gerber, Excellon, Sieb & Meyer, DXF, GenCAD hoặc HPGL. Dữ liệu thiết kế trong Valor CAM350 có thể được xuất sang ODB++, IPC-2581, Gerber, DXF, Excellon, Sieb & Meyer hoặc HPGL. Xuất khẩu bổ sung bao gồm PADS ASCII hoặc GenCAD.

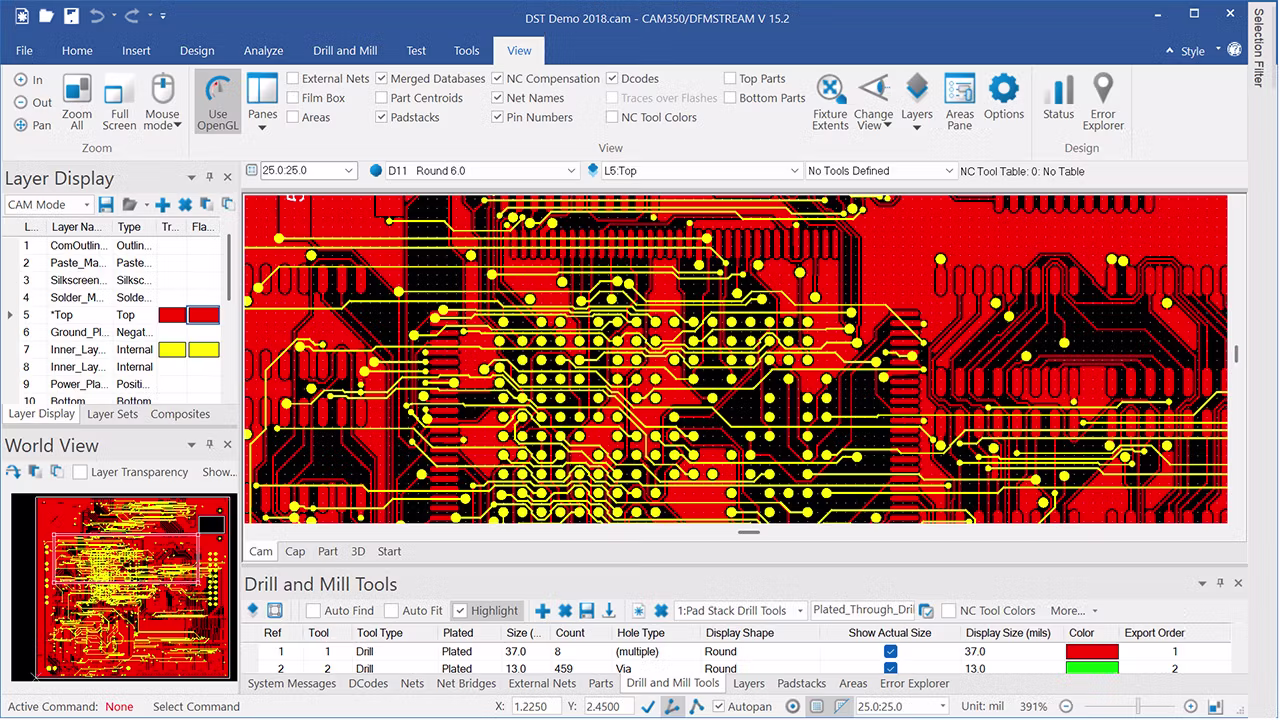

- Lọc chế độ xem của bạn về dữ liệu thiết kế PCB theo lớp, Dcode, lưới, bộ phận, máy khoan hoặc công cụ nghiền.
- Truy vấn bất kỳ phần tử nào để có được các chi tiết thích hợp như kích thước, hình dạng, diện tích, Dcode, lớp thiết kế, công cụ khoan, v.v.
- Nhận chi tiết cụ thể cho từng loại phần tử.
- Đo khoảng cách từ điểm này sang điểm khác hoặc đối tượng này sang đối tượng khác.
- Nhận báo cáo về Dcodes, Bill of Materials (BOM), Netlist hoặc dữ liệu Centroid.
- Đính kèm ghi chú tùy chỉnh vào dữ liệu thiết kế của bạn để tham khảo trong tương lai.
Chỉnh sửa dữ liệu NC
Sử dụng các tính năng chỉnh sửa NC để tạo hoặc chỉnh sửa dữ liệu máy khoan và máy nghiền NC. Thêm máy khoan, khe, đường dẫn nghiền và tab máy để tách bảng. Sửa đổi định nghĩa công cụ khoan và máy nghiền. Tạo các tệp khoan NC tùy chỉnh cho các hoạt động khoan cụ thể. Chuyển đổi nội dung Gerber thành nội dung NC và NC sang Gerber.
Chỉnh sửa CAM
Sử dụng các lệnh chỉnh sửa để cắt, sao chép, dán, di chuyển, xoay hoặc phản chiếu bất kỳ phần tử nào. Thêm đèn flash, bản vẽ, đường thẳng, đa giác và nhiều yếu tố thiết kế khác. Xóa hoặc sắp xếp lại các lớp. Thay đổi thuộc tính, chỉ định tham chiếu, văn bản, thuộc tính thông qua hoặc bảng, Dcodes, phông chữ hoặc kiểu văn bản. Thêm các yếu tố thiết kế như đường vias, dây, bộ phận hoặc phác thảo bảng.
Chỉnh sửa khẩu độ tùy chỉnh
Tạo hoặc chỉnh sửa khẩu độ tùy chỉnh trong thiết kế của bạn. Khẩu độ tùy chỉnh là các hình dạng hiệu quả bao gồm cả dữ liệu tích cực (cộng) và âm (trừ). Tạo nhiệt tùy chỉnh, hình dạng miếng đệm hoặc vùng đa giác và thêm chúng vào thiết kế của bạn.
Chuyển đổi và tối ưu hóa dữ liệu
Chuyển đổi các bản vẽ thành nhấp nháy, đa giác được vẽ thành đa giác được raster hóa, đa giác thành phác thảo bảng và các chuyển đổi khác như vậy. Tối ưu hóa dữ liệu thiết kế của bạn bằng cách loại bỏ các miếng đệm bị cô lập hoặc dư thừa hoặc loại bỏ các miếng đệm được bao phủ bởi đồng. Thêm giọt nước mắt, miếng đệm quá khổ cho mặt nạ hàn hoặc miếng đệm cỡ nhỏ cho mặt nạ dán. Loại bỏ mực lụa khỏi miếng đệm.
Chỉnh sửa phần
Sử dụng các tính năng chỉnh sửa bộ phận để sửa đổi hoặc quản lý các định nghĩa bộ phận được tạo trong quá trình nhập dữ liệu CAD. Định nghĩa phần hữu ích nhất khi đảo ngược dữ liệu thiết kế kỹ thuật từ các nguồn không thông minh như Gerber, vào cơ sở dữ liệu tuân thủ CAD hơn với các định nghĩa phần, padstacks, lưới, vias, v.v.
Thăm dò chéo PCB CAD
Crossprobing tạo điều kiện trực quan hóa dữ liệu thiết kế Valor CAM350 đến Thiết kế PCB nguồn của nó trong công cụ PCB gốc của nó. Chọn các phần tử trong công cụ thiết kế PCB và phần tử tương đương được chọn trong Valor CAM350. Sau khi Phân tích Valor CAM350 DFM, hãy sử dụng phương pháp thăm dò chÉO để truy cập các vị trí lỗi trong công cụ PCB để sửa chữa. Điều này đẩy nhanh quá trình tìm kiếm và sửa lỗi trong thiết kế PCB nguồn. Đầu dò chÉO của Valor CAM350 tương thích với các công cụ thiết kế PCB hàng đầu như Xpedition, Cadence Allegro hoặc OrCAD PCB Designer.
Chỉnh sửa đầu dò bay
Sử dụng các tính năng của đầu dò bay để xác định vị trí điểm kiểm tra bảng trần và vị trí chân căn chỉnh cố định. Sử dụng các tính năng tự động để gán các điểm kiểm tra theo kiểu pad (SMD hoặc xuyên lỗ), theo Dcode, theo mạng hoặc các tiêu chí khác. Sử dụng các tính năng tương tác để chọn chọn lọc các vị trí điểm kiểm tra. Xuất dữ liệu điểm thử nghiệm sang các định dạng tệp phổ biến bao gồm Probot, ATG, Integri-test, PROBOTECH, Microcraft và IPC-D-356.
API tự động hóa với bản ghi, phát lại và chỉnh sửa
Sử dụng API dựa trên COM của Valor CAM350 để ghi lại một chuỗi các lệnh thường được sử dụng và các hoạt động khác dưới dạng tập lệnh cơ bản trực quan. Sử dụng trình soạn thảo VB nhúng để xem, phát lại hoặc tùy chỉnh tập lệnh đã ghi. Sử dụng Visual Basic hoặc các ngôn ngữ phổ biến khác như C hoặc C ++ để tạo các ứng dụng tùy chỉnh với hộp thoại, đưa ra quyết định có điều kiện hoặc phân tích thông tin từ cơ sở dữ liệu Valor CAM350.

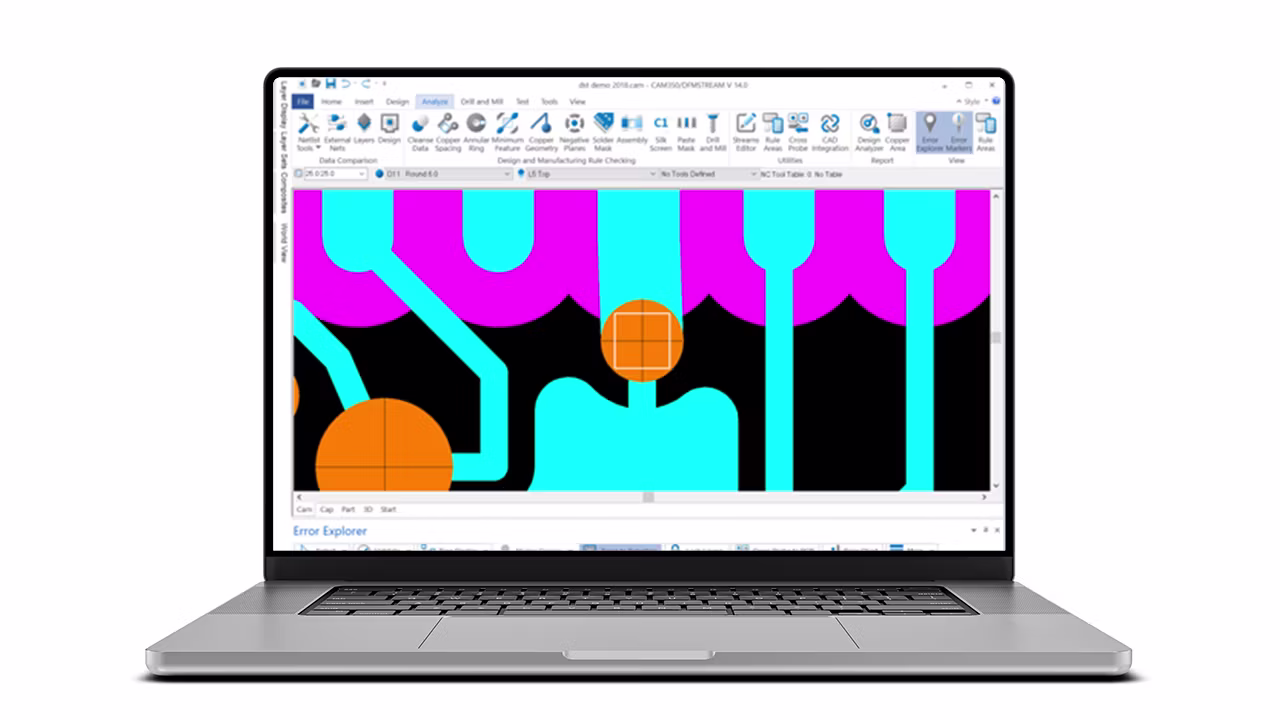

Phân tích DFM
- Phân tích thiết kế của bạn để tìm các lỗ hổng thiết kế quan trọng thường dẫn đến sự chậm trễ trong chế tạo và lắp ráp PCB.
- Thực hiện phân tích cơ bản đối với bẫy axit, mảnh đồng, dải mặt nạ, cầu hàn, ăng-ten, lỗ ghim, lỗi giảm nhiệt và các kiểm tra cơ bản khác.
- Thực hiện phân tích nâng cao trên dữ liệu thiết kế thông minh bao gồm các lỗ mạ hoặc không mạ, đồng, lỗ mù và chôn, khoan lưng, uốn và uốn cứng và vô số phân tích khác.
Phân tích DFM cho các thiết kế cứng linh hoạt
- Phân tích thiết kế uốn cong cứng để biết tiềm năng đứt gãy bao gồm các góc vạch, đồng rắn hoặc chuyển đổi chiều rộng dấu vết trong các khu vực uốn cong.
- Ngoài ra, hãy phân tích các bất thường của lớp phủ bao gồm thiếu phơi sáng cho mạ nút, khoảng cách tối thiểu lớp phủ và phụ thuộc giữa các lớp.
Thiết kế phân tích
- Sử dụng Thiết kế Analyzer để tương quan các tính năng PCB như chiều rộng/khoảng cách theo dõi, số lớp, kích thước bảng và công nghệ khoan/thông qua với khả năng của một hoặc nhiều nhà chế tạo PCB ưa thích.
- Các thiết kế được gửi đảm bảo này sẽ được chế tạo mà không có chi phí ẩn hoặc sự chậm trễ bất ngờ.
- Gửi báo cáo thiết kế Thiết kế Phân tích Thiết kế đến nhà chế tạo PCB để đưa ra ước tính chi phí và giao hàng cho PCB chế tạo.
- Làm việc hợp tác với báo cáo trong tay, các nhà chế tạo PCB có thể đưa ra các khuyến nghị cho các thay đổi thiết kế có thể giảm đáng kể chi phí và thời gian chế tạo.
So sánh Netlist
- Sử dụng các tính năng so sánh Netlist để xác minh tính toàn vẹn của dữ liệu thiết kế được trích xuất từ công cụ CAD PCB.
- Tạo danh sách mạng CAM có nguồn gốc từ phân tích dữ liệu trong Valor CAM350 và so sánh nó với danh sách mạng IPC-D-356 được xuất từ công cụ CAD PCB nguồn.
- So sánh này đảm bảo dữ liệu thiết kế không bị xâm phạm bởi quá trình trích xuất dữ liệu CAD PCB.
Sử dụng các tính năng Reverse Engineering để chuyển đổi dữ liệu thiết kế không thông minh như Gerber trở lại định dạng CAD thông minh. Các bản vẽ và nhấp nháy cơ bản được chuyển đổi thành dấu vết, đường vias, đệm, dấu chân và lưới. Sử dụng cơ sở dữ liệu mới, thông minh hơn để sửa đổi, xử lý phân tích và xử lý thiết kế để chế tạo bản sửa đổi mới.
Ưu điểm và lợi ích của Siemens Valor CAM350
Giảm lỗi sản xuất PCB
Tự động phát hiện các lỗi DFM phổ biến.
Kiểm tra khoảng cách, mặt nạ hàn, copper slivers, acid traps và nhiều lỗi chế tạo khác.
Phát hiện lỗi trước khi gửi dữ liệu đến nhà sản xuất PCB.
Lợi ích: Giảm nguy cơ phải làm lại bo mạch và hạn chế lỗi phát sinh trong quá trình sản xuất.
Tăng tỷ lệ sản xuất thành công ngay lần đầu
Xác minh dữ liệu thiết kế trước khi chế tạo.
Đảm bảo dữ liệu CAM phù hợp với yêu cầu sản xuất thực tế.
Kiểm tra tính toàn vẹn của netlist và dữ liệu đầu ra.
Lợi ích: Nâng cao tỷ lệ “First Pass Success”, giảm thời gian sửa lỗi sau sản xuất.
Rút ngắn thời gian chuyển giao từ thiết kế sang sản xuất
Nhập dữ liệu từ nhiều hệ thống PCB CAD khác nhau.
Chỉnh sửa và tối ưu dữ liệu trực tiếp trong môi trường CAM.
Tạo nhanh dữ liệu Gerber, ODB++, IPC-2581 và NC Drill.
Lợi ích: Đẩy nhanh quá trình NPI (New Product Introduction) và rút ngắn thời gian đưa sản phẩm ra thị trường.
Xem thêm Phần mềm SOLIDWORKS Professional
- Luôn được cập nhật phiên bản mới và các tính năng mới nhất từ hãng.
- Tôn trọng sở hữu trí tuệ và tránh rủi ro bị thanh tra bản quyền.
- Giảm nguy cơ virus, mã hóa dữ liệu và các sự cố do dùng phần mềm crack hoặc công cụ bẻ khóa.
- Nhận được hỗ trợ từ hãng sản xuất và đối tác chính hãng SOFTVN tại Việt Nam.
- Tăng hiệu quả công việc nhờ phần mềm đầy đủ tính năng, đồng thời tạo sự tin cậy hơn với đối tác.
